Πρόγραμμα Συντήρησης Φωτοβολταϊκών
Έλεγχος και Συντήρηση Φωτοβολταϊκών Πάρκων
ΠΡΟΓΡΑΜΜΑ ΠΕΡΙΟΔΙΚΟΥ ΕΛΕΓΧΟΥ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ ΥΠΟΣΤΑΘΜΩΝ ΦΩΤΟΒΟΛΤΑΪΚΩΝ ΠΑΡΚΩΝ - Η εργασία περιλαμβάνει κατ' ελάχιστο μια επίσκεψη ανά έτος, για την ετήσια προληπτική συντήρηση του Υποσταθμού Μέσης τάσης (Υ/Σ).
Για την εργασία ετήσιας συντήρησης απαιτείται διακοπή ηλεκτροδότησης του Υποσταθμού για 2-3 ώρες περίπου.
Ο έλεγχος μερικών εκκενώσεων κατά των εργασιών προληπτικής συντήρησης σε υποσταθμούς μεσης τάσης ειναι ιδιαίτερης σημασίας και προσοχής ιδιαίτερα σε επενδύσεις όπως φωτοβολταικά πάρκα όπου η απόδοση κρίνει την βιωσιμότητα της επένδυσης.
Οι ελεγχοι με ULTRA TEV προστατεύουν την επένδυση και εξασφαλίζουν
άριστη λειτουργία του εξοπλισμού
μείωση βλαβών και αδιάλειπτη λειτουργία των εγκαταστάσεων
αύξηση απόδοσης και εξοικονόμηση μεγάλων ποσών απο την απώλεια ενέργειας.
Με το πέρας των εργασιών θα εκδίδεται πιστοποιητικό συντήρησης - μετρήσεων και προτάσεις βελτίωσης εφόσον αυτές απαιτούνται.
Κατά την ετήσια συντήρηση του Υποσταθμού θα γίνονται οι παρακάτω εργασίες:
1. ΓΕΝΙΚΟΙ ΕΛΕΓΧΟΙ
- Οπτικός έλεγχος του εξοπλισμού Υποσταθμού
- Οπτικός έλεγχος βοηθητικού εξοπλισμού
- Οπτικός έλεγχος οργάνων μέτρησης και ενδείξεων
- Οπτικός έλεγχος καλωδίων ισχύος και βοηθητικών
- Έλεγχος λειτουργίας κυκλωμάτων προστασίας
- Έλεγχος εξαερισμού - ανεμιστήρων
- Έλεγχος φωτισμού, πυρασφάλειας, σήμανσης, προστατευτικών μέσων
- Ακουστικός έλεγχος
- Καταγραφή κατάστασης εξοπλισμού
- Θερμογραφικός έλεγχος εξοπλισμού Υποσταθμού
- Έλεγχος μερικών εκκενώσεων εξοπλισμού υποσταθμού με οργανο ULTRA TEV
2. ΧΩΡΟΣ ΠΙΝΑΚΑ ΜΕΣΗΣ ΤΑΣΗΣ 20 KV
- Έλεγχος της σωστής λειτουργίας των διακοπτών Μέσης Τάσεως
- Έλεγχος της σωστής λειτουργίας του γειωτή
- Έλεγχος της σωστής λειτουργίας των μηχανισμών οπλισμού διακοπής των διακοπτών και γειωτή
- Έλεγχος και συντήρηση των επαφών των διακοπτών
- Έλεγχος πηνίων εργασίας (trip) διακοπτών
- Έλεγχος και συντήρηση των επαφών των ασφαλειών
- Έλεγχος των ζυγών και σύσφιξη αυτών όπου απαιτείται
- Έλεγχος και συντήρηση των μονωτήρων
- Έλεγχος μονώσεων πίνακα Μ.Τ.
- Έλεγχος της σωστής λειτουργίας των βοηθητικών κυκλωμάτων.
- Γενικός καθαρισμός του εσωτερικού του Πίνακα Μ.Τ.
- Έλεγχος ακροκιβωτιων
- Έλεγχος φυσιγγίων Μ.Τ.
- Λίπανση μηχανικών μερών διακόπτη Μ.Τ.
- Έλεγχος γειώσεων πίνακα
- Έλεγχος λειτουργικότητας διακόπτη Μ.Τ.
- Έλεγχος για οπές από όπου θα ήταν δυνατή η διείσδυση τρωκτικών κτλ
- Έλεγχος λειτουργίας ηλεκτρονόμων προστασίας Μ/Στων
- Έλεγχος Μ/Στων έντασης και τάσης και συντήρηση αυτών (εφόσον υπάρχουν)
- Γενικός καθαρισμός του πίνακα Μ.Τ.
- Έλεγχος χρόνου οπλισμού και απενεργοποίησης διακόπτη βάση απαιτήσεων ΔΕΗ
3. ΧΩΡΟΣ ΜΕΤΑΣΧΗΜΑΤΙΣΤΩΝ
- Έλεγχος στάθμης ελαίου Μ/Στη (Για Μ/Στες ελαίου)
- Έλεγχος διαρροής ελαίου Μ/Στη (Για Μ/Στες ελαίου)
- Έλεγχος κατάστασης κελύφους Μ/Στη (Για Μ/Στες ελαίου)
- Συσφίξεις Μ/Στη σε σώμα και μονωτήρες
- Αντικατάσταση silica gel Μ/Στη (Για Μ/Στες ελαίου)
- Εξαερισμός από σώμα και μονωτήρες (Για Μ/Στες ελαίου)
- Δειγματοληψία ελαίου για έλεγχο διηλεκτρικής αντοχής (Για Μ/Στες ελαίου) και αντικατάσταση ελαίου εφόσον αυτό απαιτηθεί
- Έλεγχος ρητίνης Μ/Στη και μαγνητικού πυρήνα (Για Μ/Στες ξηρού τύπου)
- Καθαρισμός εσωτερικού πηνίων Μ/Στη (Για Μ/Στες ξηρού τύπου)
- Έλεγχος και συντήρηση των ακροκιβωτίων των καλωδίων Μ.Τ.
- Έλεγχος και καθαρισμός των καλωδίων Μ.Τ και Χ.Τ στο χώρο των Μ/Στων
- Έλεγχος και συντήρηση των μονωτήρων του Μ/Σ
- Έλεγχος θερμοκρασίας
- Εξωτερικός καθαρισμός του Μ/Σ
- Έλεγχος συστημάτων προστασίας Μ/Στη και δοκιμή σωστής λειτουργίας
- Μέτρηση γειώσεων ουδέτερου κόμβου Μ/Στη και μεταλλικών μερών
- Έλεγχοι συσφίξεων
- Μέτρηση μονώσεων Μ/Στη
- Μέτρηση αντιστάσεων Μ/Στη (πηνία Μ.Τ και Χ.Τ)
- Μέτρηση μονώσεων καλωδίων Μ.Τ
- Έλεγχος ατομικής αντιστάθμισης Μ/Στη
- Γενικός καθαρισμός του χώρου του Μ/Στη
4. ΧΩΡΟΣ ΓΕΝΙΚΟΥ ΠΙΝΑΚΑ Χ.Τ
- Έλεγχος της κανονικής λειτουργίας του γενικού διακόπτη Χ.Τ.
- Έλεγχος της σωστής λειτουργίας των βοηθητικών κυκλωμάτων του Υ/Σ
- Έλεγχος καλής λειτουργίας οργάνων μέτρησης και ενδείξεων
- Έλεγχος κεντρικής αντιστάθμισης (πυκνωτών)
ΓΕΝΙΚΕΣ ΠΑΡΑΤΗΡΗΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΙΣ ΣΥΝΤΗΡΗΣΕΙΣ ΥΠΟΣΤΑΘΜΩΝ
- Για τις εργασίες επισκευής ή προληπτικής συντήρησης που απαιτείται διακοπή ηλεκτροδότησης θα υπάρχει αναφορά για το χρόνο εκτέλεσης των εργασιών και θα πραγματοποιούνται μετά από συνεννόηση με τον υπεύθυνο του εργοδότη.
- Οι εργασίες συντήρησης και οι χειρισμοί των διακοπτών μέσης τάσης θα γίνονται από ηλεκτρολόγο μηχανικό όπως ορίζει η σχετική νομοθεσία.
- Με το πέρας των εργασιών θα εκδίδετε πιστοποιητικό συντήρησης - έλεγχου (καλής λειτουργίας και μετρήσεις) καθώς και προτάσεις βελτίωσης εάν αυτές απαιτούνται. Η αντικατάσταση τυχόν υλικών εξοπλισμού του υποσταθμού θα επιβαρύνουν επιπλέον τον πελάτη, αφού προηγηθεί έγγραφη ενημέρωση για το κόστος των επιπλέον εργασιών και ανταλλακτικών. Οι ανωτέρω εργασίες θα εκτελούνται μετά από την έγγραφη ανάθεση τους.

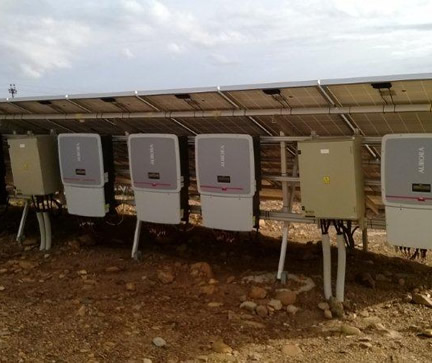

ΕΤΗΣΙΟ ΠΡΟΓΡΑΜΜΑ ΠΕΡΙΟΔΙΚΟΥ ΕΛΕΓΧΟΥ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ INVERTER
Η εργασία θα περιλαμβάνει κατ' ελάχιστο μια επίσκεψη ανά έτος, για την ετήσια προληπτική συντήρηση του κάθε inverter.
Για την εργασία ετήσιας συντήρησης απαιτείται διακοπή ηλεκτροδότησης του κάθε Inverter για 1-2 ώρες περίπου. Με το πέρας των εργασιών θα εκδίδεται πιστοποιητικό συντήρησης -μετρήσεων και προτάσεις βελτίωσης εφόσον αυτές απαιτούνται
Κατά την ΕΤΗΣΙΑ συντήρηση του Υποσταθμού θα γίνονται οι παρακάτω εργασίες:
ΓΕΝΙΚΟΙ ΕΛΕΓΧΟΙ
- Οπτικός έλεγχος του εξοπλισμού.
- Οπτικός έλεγχος βοηθητικού εξοπλισμού.
- Οπτικός έλεγχος οργάνων μέτρησης και ενδείξεων.
- Οπτικός έλεγχος καλωδίων ισχύος και βοηθητικών.
- Έλεγχος λειτουργίας κυκλωμάτων προστασίας.
- Έλεγχος φωτισμού, πυρασφάλειας, σήμανσης, προστατευτικών μέσων.
- Ακουστικός έλεγχος.
- Καταγραφή κατάστασης εξοπλισμού.
- Θερμογραφικός έλεγχος.
ΧΩΡΟΣ ΠΙΝΑΚΑ DC
- Έλεγχος της σωστής λειτουργίας των διακοπτών.
- Έλεγχος Φυσιγγίων DC.
- Έλεγχος συσφίξεων.
- Γενικός καθαρισμός του πίνακα DC.
ΧΩΡΟΣ INVERTER
- Έλεγχος τάσης εισόδου.
- Έλεγχος τάσης εξόδου L1, L2, L3, N (V AC).
- Έλεγχος συσφίξεων διακόπτων AC/DC.
- Έλεγχος συσφίξεων μπαρών διασύνδεσης modules.
- Έλεγχος καλής λειτουργίας ρελε πυκνωτών.
- Έλεγχος πυκνωτών.
- Έλεγχος πλακετών.
- Οπτικός Έλεγχος λοιπών διατάξεων inverter.
- Έλεγχος ιστορικού σφαλμάτων και ενδείξεων inverter.
- Έλεγχος εξαερισμού - ανεμιστήρων.
- Γενικός καθαρισμός.
